Industriel og medicinsk 1MP 720P OV9734 CMOS endoskop kameramodul

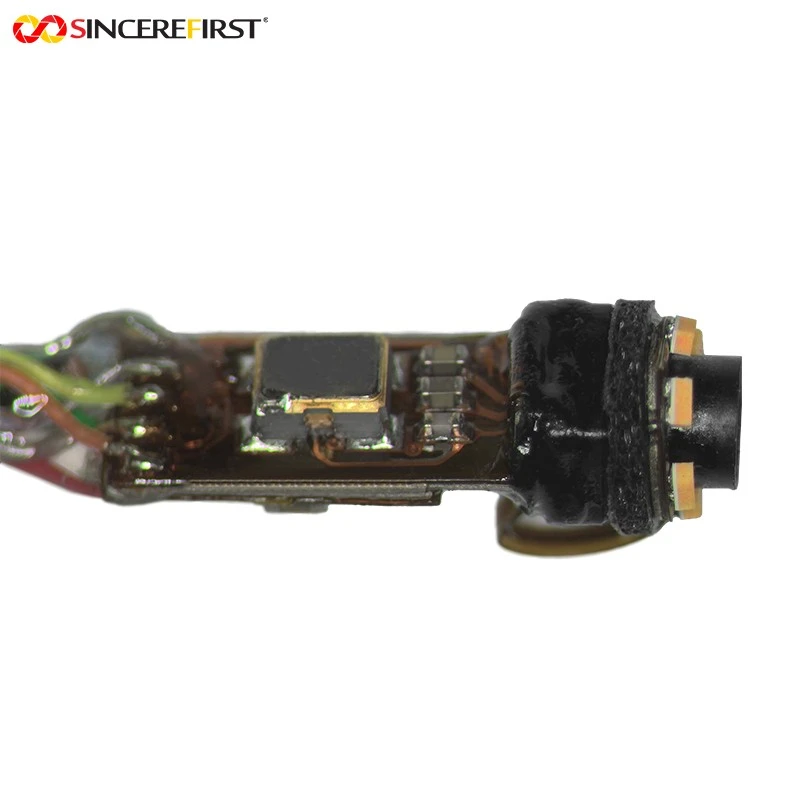

Dette er et industrielt og medicinsk 1MP 720P OV9734 CMOS endoskop kameramodul med en kerne OmniVision OV9734 CMOS farvebilledsensor. Sensoren integrerer PureCel® bagside-belyst teknologi, og kombineret med dens 1,75 μm × 1,75 μm store pixelstørrelse og 1/4-tommers format forbedrer den lys-sensoreffektiviteten og signal-til{14}}støj-forhold betydeligt. Selv i miljøer med lavt-lys kan den undertrykke støj og gengive fine billeddetaljer. Sensoren understøtter 1 MP pixel output, matchende 720 opløsning og en maksimal billedhastighed på 30FPS for jævn billeddannelse i realtid og anvender CSP (Chip Scale Package) for at sikre modulets miniaturisering og pålidelighed.

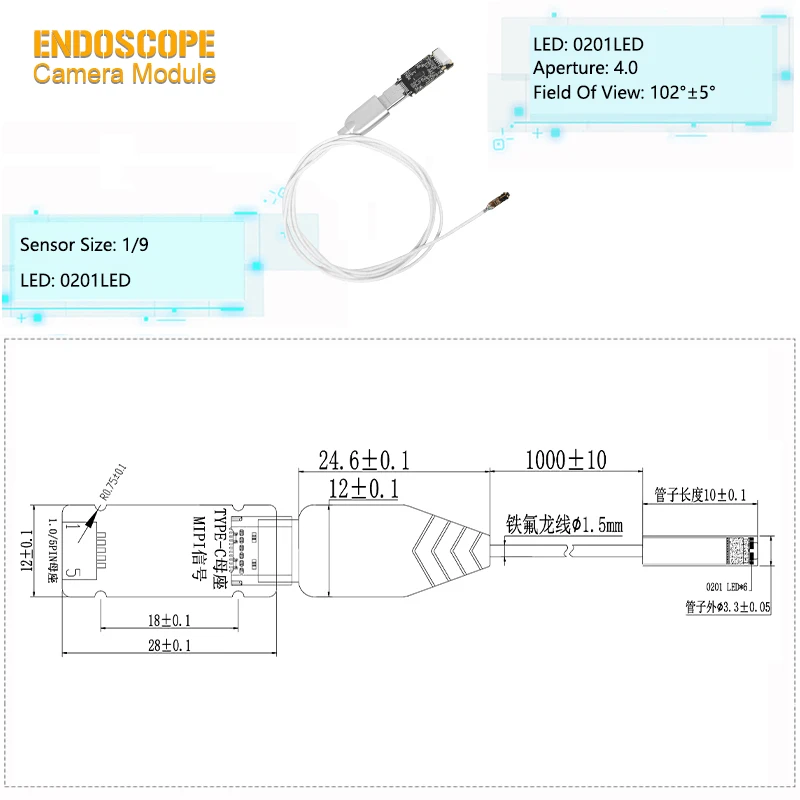

Modulets optiske konfiguration inkluderer en F4.0 blænde og et 102 graders synsfelt med manuel fokus til nøjagtigt at fange detaljer ved forskellige dybdeskarphed og direkte-billeddannelse for at sikre ingen billedforvrængning. Objektivet har en diameter på kun 3,3 mm og integrerer LED-perler i 6 0201-størrelse for at give ensartet udfyldningslys, som komplementerer PureCel®-teknologien og forbedrer billedydelsen i miljøer med lavt-lys. Strukturelt vedtager den et adskilt design: den forbindes til DSP-kortet via en Type-C-grænseflade ved hjælp af MIPI-signaler, udsender derefter data via en USB 5-pin-grænseflade ved USB 2.0-hastighed og understøtter UVC-protokollen til plug-and-play-funktionalitet. DSP-kortet er udstyret med en fysisk knap til et-klik fotooptagelse, hvilket eliminerer behovet for softwarebetjening. Produktionsprocessen bruger SMT-teknologi og AA-proces (Active Alignment) for at sikre komponentsamlingspræcision, og modulet har bestået internationale certificeringer som CE, FCC, RoHS og Reach, hvilket gør det velegnet til anvendelsesscenarier i forskellige regioner verden over.
